1 RFSoC集成

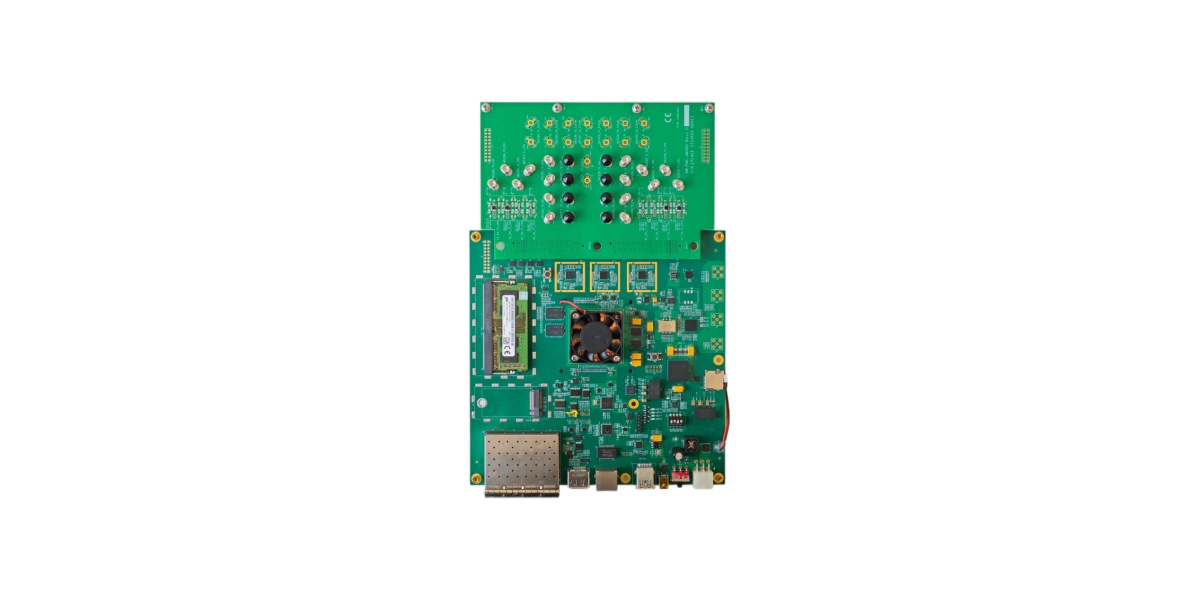

RFSOCB127DR板卡集成了Zynq UltraScale+ RFSoC系列的芯片，其中包括：
·8x 12-bit ADC通道：采样率最高可达4 GSPS，支持宽带信号的采集。
·8x 14-bit DAC通道：采样率最高可达6.4 GSPS，支持高带宽的信号生成。
·双核ARM Cortex-A53处理器：运行ARMv8架构，支持复杂的控制与管理任务。
·双核ARM Cortex-R5处理器：用于实时任务的管理。
·可编程逻辑部分（FPGA）：包括约930K个可用的逻辑单元，支持大规模数据处理和自定义硬件加速设计。
2 RF前端接⼝
RFSOCB127DR板卡配备了多组射频接口：
·SMA接口：用于连接外部的RF信号源和天线。
·JESD204B/C接口：支持高速串行数据传输，连接外部高速ADC和DAC。
3 时钟与同步
RFSOCB127DR板提供了高精度的时钟管理和同步机制，支持板内和板间的同步，包括：
·PLL（锁相环）时钟管理：用于生成ADC/DAC的时钟信号，支持灵活的频率设置。
·板载参考时钟：支持高精度时钟输入，保证多通道系统的同步。
4 连接器与接⼝
·FMC（FPGA Mezzanine Card）连接器：支持扩展模块的插接，允许用户连接自定义的模拟或数字接口。
·QSFP+接口：提供高速以太网或光纤通信接口，支持高达100Gbps的数据传输速率。
·JTAG接口：用于硬件调试和下载程序。
·USB 3.0接口：用于板卡的配置和调试。
·以太网接口：提供千兆以太网接口，用于远程控制和数据传输。
5 内存资源
RFSOCB127DR板配备了丰富的内存资源：
·4 GB DDR4 SDRAM：与ARM处理器共享，用于操作系统和应用程序的存储。
·512 MB DDR4 SDRAM：专用于PL（可编程逻辑）部分，支持大规模数据缓冲和处理。
·256 MB QSPI闪存：用于板卡的启动和FPGA的配置。
6 软件与工具支持
RFSOCB127DR开发板支持Xilinx Vivado Design Suite开发环境，用户可以通过Vivado进行硬件设计、逻辑综合和比特流生成。此外，用户还能够使用PetaLinux为ARM处理器配置嵌入式Linux系统，并借助Xilinx的RF Analyzer工具实现射频信号的分析和调试。同样支持PYNQ和Vitis开发环境，用户可以使用Python或C/C++语言进行开发，从而简化软件定义无线电（SDR）和射频应用的实现。
